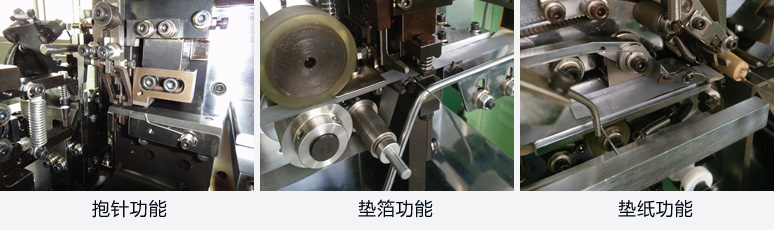

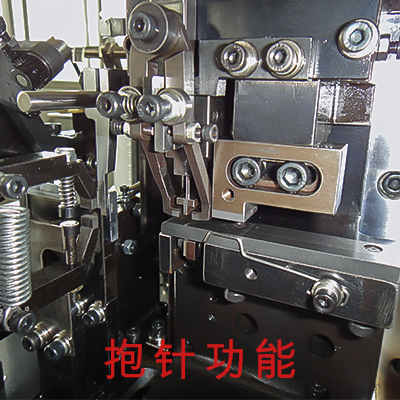

  针在钉接前，将导针扶正，防止导针钉偏钉斜。
•

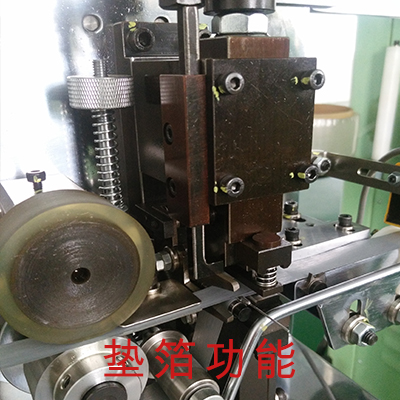

  将负极箔焊接在负极箔导针铆接处，盖住导针A部，增加产品寿命。
•

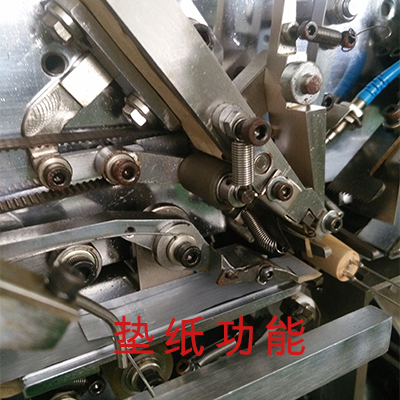

  卷绕时将一段电解纸垫于素子导针部位，增加纸的抗击穿能力，减少产品短路。
•

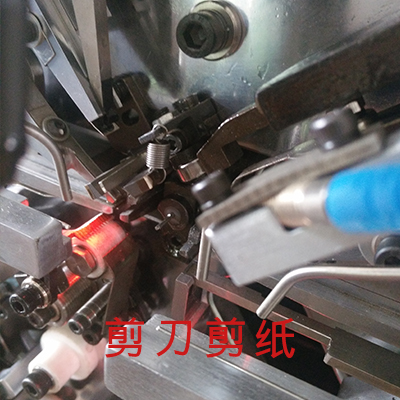

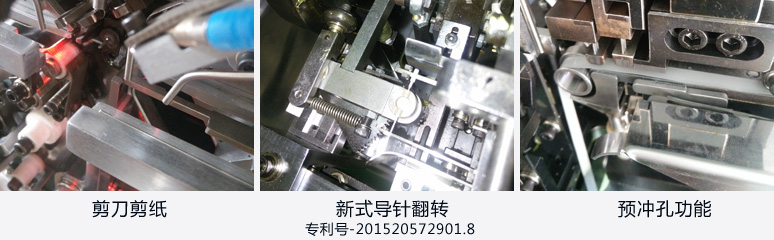

  设备有剪刀剪纸结构，可选机械或气动动力，该装置对生产柔软或韧性比较高的电解纸有比较好的效果，不会产生纸屑。（结构专利号：201420337092.8）
•

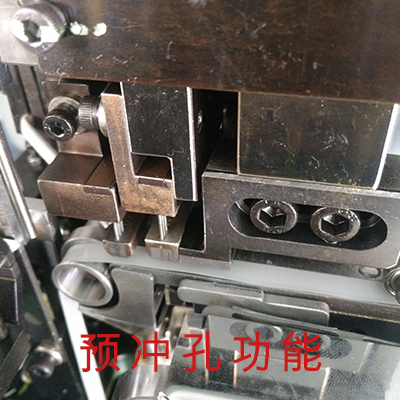

  箔先冲孔再铆接导针，保证开花点完整规则，接触阻抗良好，降低短路几率。

一、概要

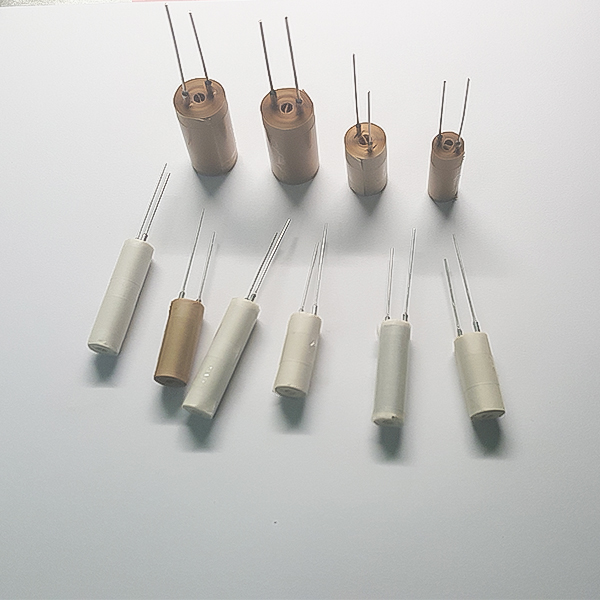

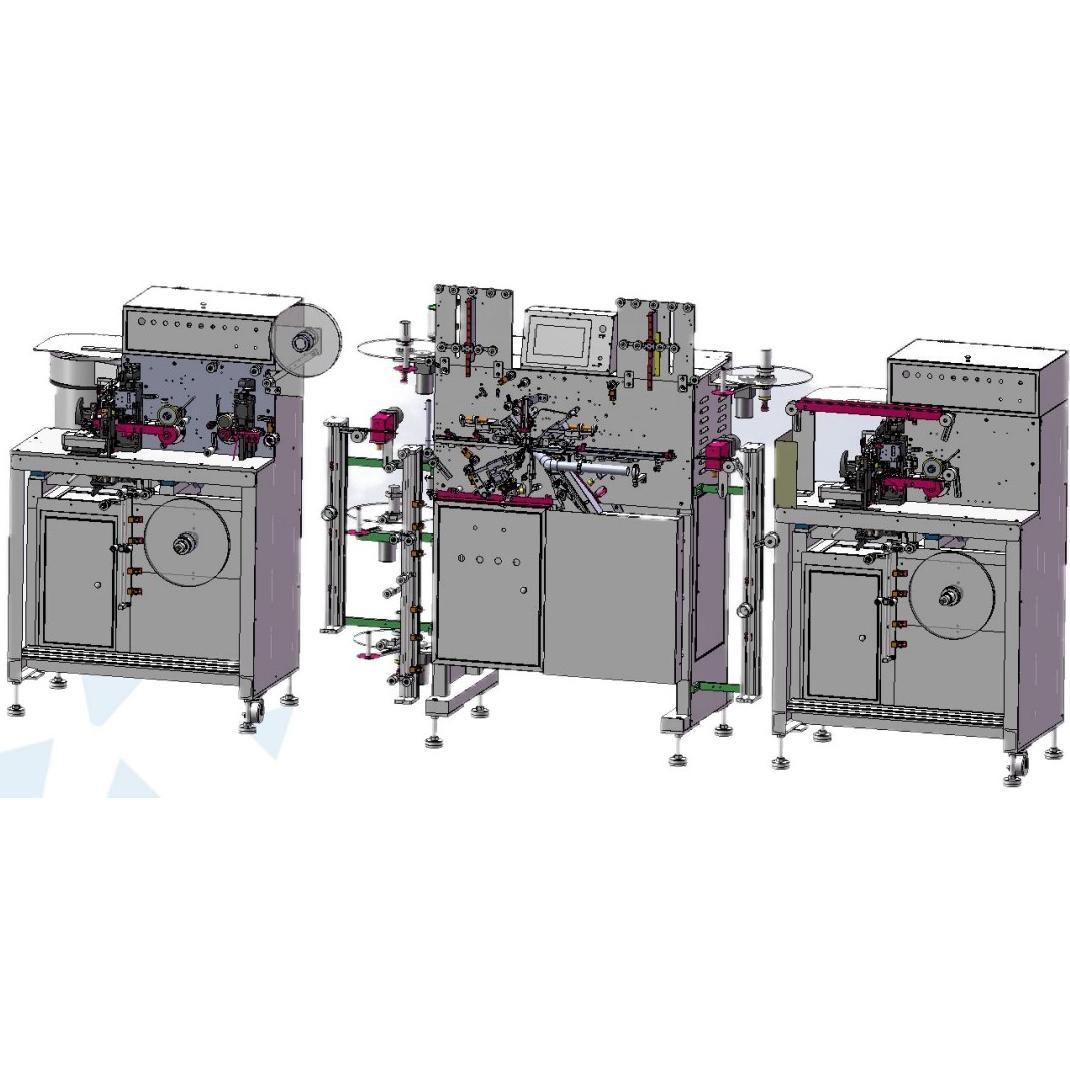

钉接卷绕三机一体，性能可靠，可提升空间使用率。无传统铝接头及混料问题，降低人力及材料成本。卷绕出产品（素子），高度，直径大小可设定。

二、工艺要求及工艺参数.

1.使用规格

2铝箔长度与机械速度：±5﹪.

三、操作要求：

1）可通过更换规格件，适用不同规格产品。

2）操作调整及维护简便安全。换型方便快捷。

3）本机采用[敏感词]PLC可编程式电路控制，其钉接，卷绕长度，速度用文本显示器设定，故障显示直接，设定操作方便。

4.产品要求

1）钉接部份

②A部距离尺寸跟据厂家要求

2）绕卷部份

①  电解纸重叠

②  正负箔重叠

③B= 2Ａ （厂家要求）

④  两导针中心距跟据厂家要求

四、设备要求：

1，钉接卷绕三机一体，性能可靠，节约人力并有效降低材料损耗机减少混料。

2.机械传动机构，采用双伺服马达系统，主传动轴及卷轴采用伺服定位装置，

确保品质稳定，针距及导针对立[敏感词]，速度快，产能高。

3.本机采用[敏感词]PLC可编程式设计电路控制，其钉接，卷绕长度，速度用文本显示器设定。故障显示直接，设定操作方便。

4.本机之各模具皆采用高精密研磨处理，零部件具有精密度高，硬度达标，抗磨性强，

外形美观等特点。
